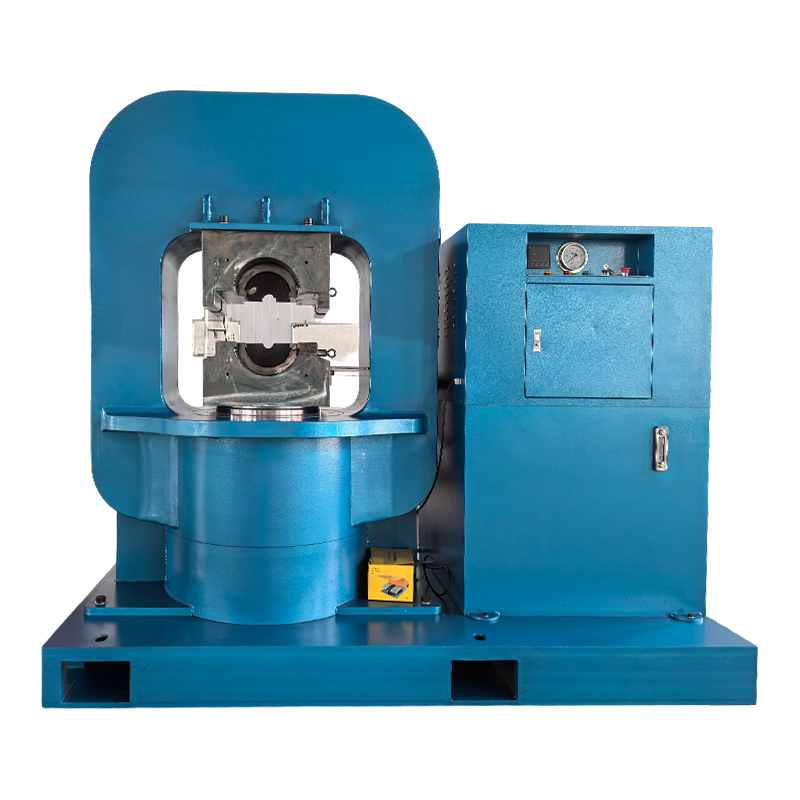

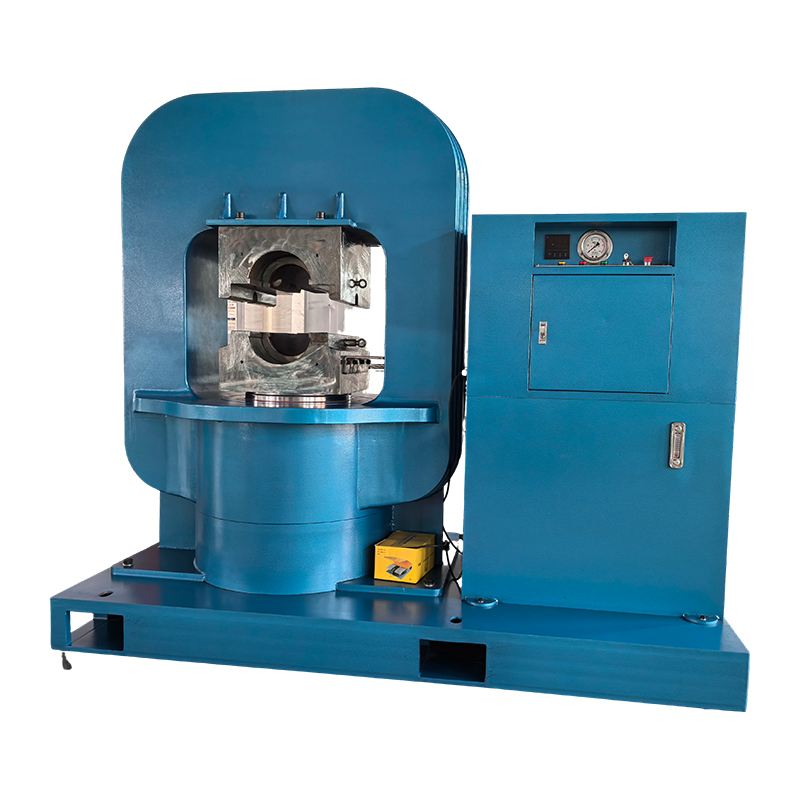

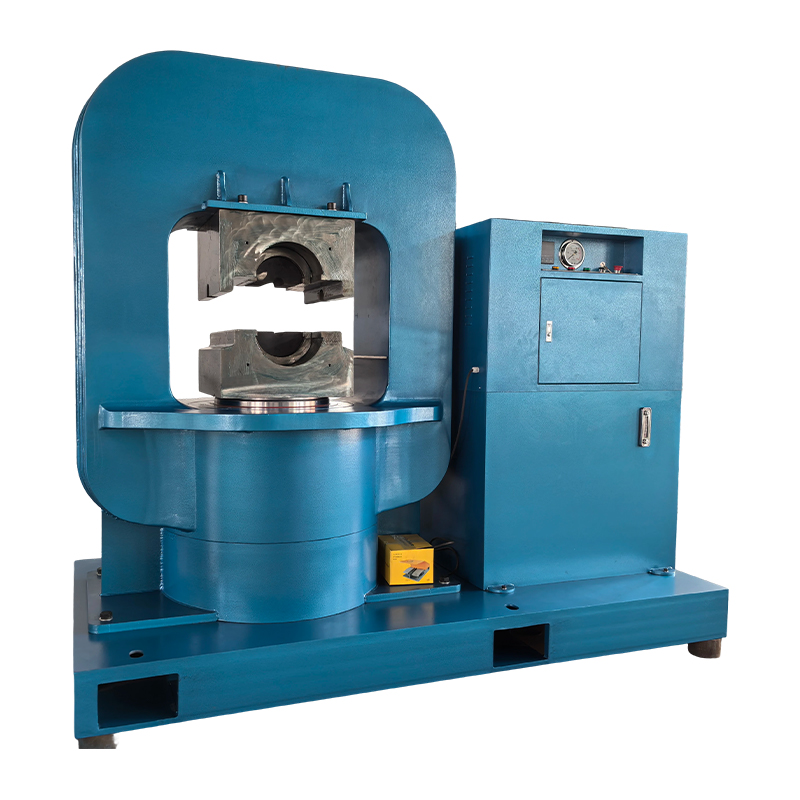

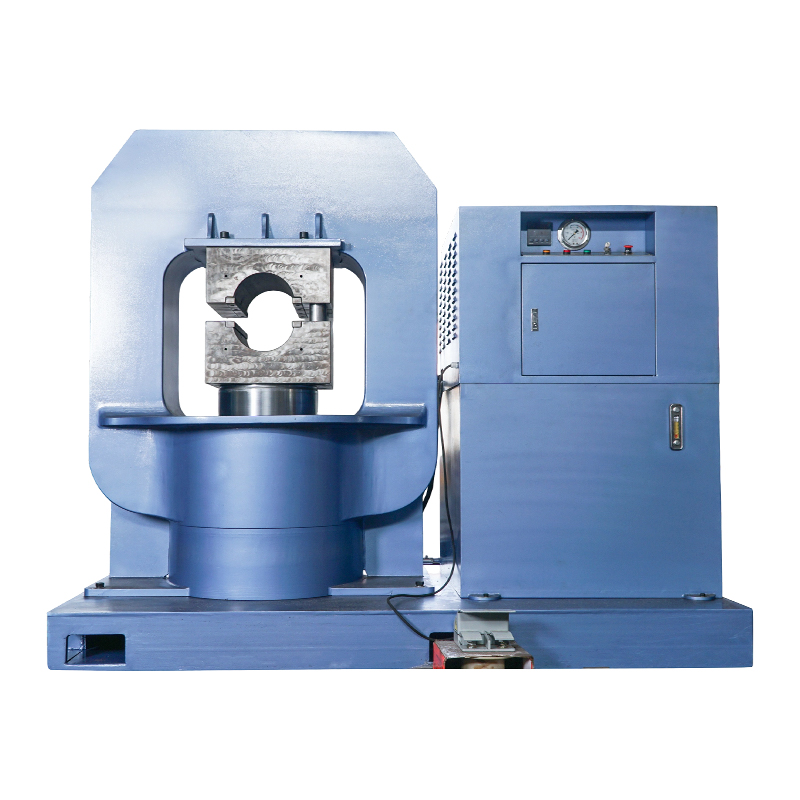

GT-2000 hydraulisk krympemaskin for ståltau (kurvramme)

1. Hva er en ståltaupressemaskin?

A ståltaupressemaskin er en spesialisert industriell enhet som brukes til å feste ståltau til beslag, for eksempel stikkontakter, fingerbøtter eller andre tauender, ved mekanisk å deformere en metallhylse (hylse). I motsetning til sveising eller lodding, som bruker varme til å smelte materialer, er krymping avhengig av enorm hydraulisk eller pneumatisk trykk å kaldflyte metallet i hylsen rundt trådtrådene. Dette skaper en sikker, permanent mekanisk binding som tåler tunge belastninger og dynamiske påkjenninger.

Disse maskinene er essensielle i bransjer der sikkerhet er viktigst, for eksempel romfart, marine rigging og konstruksjon. Ved å komprimere hylsen inn i dalene mellom ledningene, skaper maskinen en høyfriksjonslås som forhindrer glidning, og sikrer integriteten til løfte- eller opphengssystemet.

2. Mekanikken i krympeprosessen

Driften av en ståltaupressemaskin er en nøyaktig sekvens av mekaniske handlinger designet for å maksimere styrken til sammenstillingen uten å skade den indre strukturen til tauet.

(1) Innsetting og justering

Prosessen begynner med at operatøren setter ståltauenden og beslaget inn i aluminium eller kobberhylse . Monteringen plasseres deretter i maskinens dysehulrom. Moderne maskiner har ofte laserguider eller sensorer for å sikre at hylsen er perfekt sentrert i formen, og forhindrer ujevn kompresjon.

(2) Kompresjon og kaldstrøm

Når den er justert, aktiverer maskinen sin hydrauliske sylinder, og tvinger dysene til å lukke seg rundt hylsen. Trykket som påføres er enormt, ofte overskridende 100 tonn for kraftige kabler. Dette trykket fører til at hylsematerialet gjennomgår "kald flyt", hvor metallet plastisk deformeres og fyller hullene mellom de enkelte trådtrådene. Denne sammenlåsende handlingen er det som gir avslutningen sin styrke.

(3) Flertrinns krymping

For lengre ermer, utfører maskinen en serie kompresjoner (eller "dimples") langs lengden av hylsen. En programmerbar logisk kontroller (PLC) sikrer at hver kompresjon overlapper riktig og at den totale kraften som påføres oppfyller de spesifikke kravene for den taudiameteren. Dette forhindrer "under-krymping" (som fører til glidning) eller "over-krymping" (som kan kutte ledningene).

3. Ytelses- og effektivitetsanalyse

Valget av krympemetode påvirker effektiviteten og sikkerheten til sluttproduktet betydelig. Automatiserte krympemaskiner gir distinkte fordeler fremfor manuell pressing eller tradisjonelle knutemetoder.

Som vist i diagrammet, bevarer maskinkrymping nesten 100 % av tauets nominelle bruddstyrke , mens enkel knute kan redusere styrken til det halve på grunn av de skarpe bøyningene som er introdusert i fibrene.

4. Applikasjoner i kritisk infrastruktur

Påliteligheten til ståltaupressemaskiner gjør dem uunnværlige i ulike miljøer med høy innsats.

(1) Luftfart og luftfart

I flykontrollkabler kan en enkelt feil være katastrofal. Krympemaskiner brukes til å feste terminaler for å styre kabler med ekstrem presisjon. Maskinene er ofte kalibrert for å registrere trykkkurven for hver krympe, og gir et digitalt kvalitetssertifikat for hver sammenstilling.

(2) Marine og offshore

Rustfrie ståltau som brukes til rigging av seilbåter (vanter og stag) krever jevne, sterke avslutninger. Krympemaskinen komprimerer nikkel-kobberhylser (Nicopress) som motstår korrosjon og opprettholder spenningen selv i tøffe saltvannsmiljøer.

(3) Bygg og heiser

For heisopphengstau og krankabler sørger krympemaskinen for at løkken som dannes i enden av tauet er sikker. Dette er kritisk for de "endeløse" løkkene som brukes i noen moderne heissystemer, hvor tauet sirkulerer kontinuerlig.
