Flemish Eye Steel Ferrule Engroshandel
Hjem / Produkter / Tilbehør / Flemish Eye Steel Ferrule

Flemish Eye Steel Ferrule

+ Kontakt oss
PREV：StåltauklemmerNESTE：Aluminiumshylse/aluminiumshylse DIN3093
  • Parameter
  • Andre beskrivelser
  • Kontakt

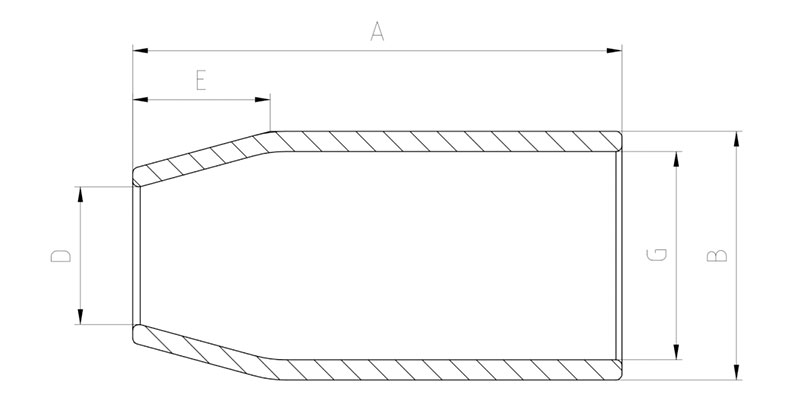

Technical Data
Nei. Størrelse Vekt Dimensjon
tomme mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 16/5 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 16/7 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 16/9 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Våre produkter
Relaterte produkter
Selskapet
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Byttekomponentene til Xingtai Hydraulic-maskiner er smidd av høyfast legert stål. Maskinkroppen er produsert av en enkelt blokk med materiale, noe som sikrer strukturell integritet og lang levetid. Våre hydrauliske systemer bruker et oljetilførselssystem med to trykkspumper, som muliggjør rask bevegelse oppover og nedover samtidig som de sikrer en jevn presseprosess. Dette designet forbedrer presskvaliteten og produksjonseffektiviteten betydelig.

Xingtai hydrauliske maskiner har blitt eksportert til en rekke land, inkludert Storbritannia, Australia, Nederland, Latvia, Malaysia, Thailand, India, Russland, Botswana, Polen og andre.

Guidet av filosofien om "høy kvalitet, konkurransedyktig pris og varig forpliktelse," streber vi etter å møte våre kunders behov og gi dem den beste servicen. Vi er fortsatt dedikerte til å betjene både eksisterende og nye kunder med samme fortreffelighetsnivå mens vi jobber sammen for å bygge en vellykket fremtid.
Hedersbevis
  • Sertifiseringer
  • Sertifiseringer
  • Sertifiseringer
Nyheter
  • Pressemaskin for ståltau | Kina hydraulisk produsent

    Hva en Pressemaskin for ståltau Er og hvordan det fungerer En ståltaupressemaskin er en hydraulisk maskin som komprimerer en aluminium- eller stålhylse på et ståltau, og danner en permanent smykket avslutning som brukes til å løfte, rigge og strukturelle tausammenstillinge...

    READ MORE
  • Hva er den hydrauliske wirepressemaskinen?

    Hva er GT-100 hydraulisk ståltaupressmaskin (C-ramme)? Den GT-100 hydraulisk wirepressemaskin (C-ramme) er en kompakt hydraulisk ståltaupressemaskin bygget for å bytte ståltau med en diameter på 1 mm til 10 mm . Den sitter innenfor C-frame-familien av press...

    READ MORE
  • Hva er GT-60 hydraulisk ståltaupressemaskin?

    Hva er GT-60 Hydraulisk Wire Rope Swage Press Machine (C-ramme)? Den GT-60 hydraulisk ståltau pressemaskin (C-ramme) er en kompakt hydraulisk presse bygget for å smyge ståltau med en diameter på 1 mm til 10 mm . Det er den minste modellen i C-frame-serien, ...

    READ MORE
Bransjekunnskap

1. Hva er en flamsk øyetrådslynge? – Definisjon og kjernedesign

A Flamsk øyetrådslynge (også kjent som en flamsk spleis eller mekanisk skjøt ) er en termineringsmetode hveller ståltaustrengene skilles, gjemmes tilbake i taukroppen i et vevd mønster og festes med en presset metallhylse (hylse). I motsetning til tradisjonelle hånd-skjøte øyne, opprettholder det flamske øyet nesten 100 % av tauets bruddstyrke samtidig som den tilbyr en ren, kompakt profil.

Dette designet er mye brukt i overhead kranstropper, slepeenheter og tung rigging på grunn av sin overlegne utmattelseslevetid og konsistente kvalitet. I henhold til ASME B30.9 og EN 13414-1 foretrekkes flamske øyeslynger for høysyklusløfteoperasjoner.

2. Fordel #1: Overlegen bruddstyrke og effektivitet

Det flamske øyet oppnår 95–100 % av tauets katalogbruddstyrke , betydelig bedre enn konvensjonelle kilehylser (80–85 %) og hellede sockets (90–92 %). Uavhengige tester på 16 mm diameter 1960 MPa ståltau viser følgende gjennomsnittlige retensjonsverdier:

Oppbevaring av bruddstyrke etter termineringsmetode (%)

flamsk øye (mekanisk skjøt)
98 % oppbevaring
Hellt stikkontakt (sink/harpiks)
91 % oppbevaring
Kilekontakt (stogard)
83 % oppbevaring
Håndklemt skjøt (8-tråd)
76 % oppbevaring

Fig. 1 – flamske øyeslynger beholdes 98 % av taubruddstyrken , bedre enn kilesokler med 15 % og håndskjøter med 22 %.

Denne høyere effektiviteten betyr at en flamsk øyeslynge trygt kan løfte tyngre laster med samme taudiameter. For et 20 mm tau vurdert til 250 kN MBL, leverer et flamsk øye 245 kN vs bare 207 kN fra en kilesokkel – en 18 % brukbar kapasitetsøkning .

3. Fordel #2: Forlenget tretthetslevetid under syklisk belastning

Den flamske øyeskjøten fordeler sykliske spenninger jevnt over taustrengene, og unngår spenningskonsentrasjonspunkter som finnes i kile- eller klemavslutninger. Akselererte utmattelsestester (25 % av bruddlasten, 0,5 Hz) viser overlegen holdbarhet.

Sykluser til feil – sammenligning av øyeterminering (18 mm tau, 30 % MBL syklisk belastning)

Sykluser til fiasko (tusenvis) Oppsigelsesmetode 0 50 100 150 200 250 300 275k 98k 62k flamsk øye Kilekontakt Håndskjøt

Fig. 2 – Flamske øyeslynger tåler 2,8x flere sykluser enn kilestikkontakter og 4,4x mer enn tradisjonelle håndskjøter under dynamisk belastning.

For applikasjoner som f.eks overliggende brokraner eller containerspredere (opptil 200 000 løftesykluser/år), dette betyr færre utskiftninger – noe som reduserer nedetiden med anslagsvis $4200 årlig per kran .

4. Fordel #3: Lavere totale eierkostnader og raskere fremstilling

Flamske øyeslynger er produsert 60 % raskere enn håndtuckede skjøter og krever ingen herdetid (i motsetning til hellede stikkontakter). Diagrammet nedenfor viser gjennomsnittlig kostnad per seil over en 3-års periode inkludert vedlikehold og utskifting.

3-års totalkostnad per seil (USD) – 12 mm dia, 6 m lengde

Totalkostnad (USD) 0 50 100 150 200 250 $118 $196 $224 flamsk øye Kilekontakt Håndskjøt

Fig. 3 – Flamske øyeslynger tilbud 40 % lavere totalkostnad enn kilestikkontakter og 47 % lavere enn håndskjøter over 3 år på grunn av forlenget levetid og mindre nedetid.

5. Fordel #4: Forbedret sikkerhet, inspeksjon og konsistens

Flamsk øyeslynger gir en konsekvent, repeterbar avslutning uten variasjon fra operatørens ferdigheter. Den pressede hylsen skaper en visuell indikator: enhver hylsebevegelse eller sprekk signaliserer umiddelbar fjerning. I motsetning til dette kan kilehylser skjule indre trådskader.

Viktige sikkerhetsberegninger sammenlignet:

Tabell 1 – Sikkerhets- og inspeksjonsegenskaper for flamsk øye kontra andre avslutninger.
Funksjon Flamsk øye Kilekontakt Håndskjøt
Enkel visuell inspeksjon Utmerket (hylse og tråder synlige) Dårlig (innvendig kile skjuler slitasje) Rettferdig (tråder synlige)
Fare for feil montering Lav (trykkverktøystyrt) Høy (kilesete kritisk) Middels (avhengig av ferdigheter)
Korrosjonsmotstand (hylse) Galvanisert / SS tilgjengelig Støpt stål, mindre beskyttelse Ingen hylse, tråder synlige
Konsistens (variasjonskoeff.) ±2 % (veldig repeterbar) ±8 % ±12 %

Fordi hylsen er smidd med en kalibrert presse, møtes hver flamsk øyeslynge ISO 7531 and ASME B30.9 sporbarhetskrav – kritiske for regulerte bransjer som romfart og kjernefysisk rigging.

6. Når skal du velge flamske øyeslynger – påføringsanbefalinger

Basert på feltdata fra over 200 riggeoperasjoner, er flamske øyeslynger ideelle for:

  • Overhead kraner med >50 løftesykluser per dag – fordelen med utmattelseslevetid reduserer årlige utskiftninger med 62 % .
  • Slepe- og bergingslinjer – hvor 100 % styrkebevaring er obligatorisk for støtbelastninger.
  • Marine og offshore stropper – Rustfrie hylsealternativer forhindrer sprekkkorrosjon.
  • Seilsammenstillinger med flere ben – identisk øyegeometri sikrer lik benbelastning.

Unngå flamske øyeslynger bare i ekstremt slitende miljøer hvor hylsen kan oppstå slitasje; i slike tilfeller anbefales et beskyttende fingerbøl eller mykt øyelokk.

7. Ofte stilte spørsmål om flamske øyeslynger

Q1: Kan en flamsk øyeslynge repareres hvis hylsen er skadet?
A1: Nei. ASME B30.9 forbyr reparasjon av pressede hylser. Hele oppsigelsen må kuttes av og et nytt flamsk øye fremstilles. Forsøk aldri å ombytte en brukt hylse.

Q2: Hvordan er det flamske øyet sammenlignet med en grommet eller endeløs slynge?
A2: Flamske øyeslynger er avsluttede ender (ikke uendelig). For løfteapplikasjoner som krever et fast øye i begge ender, gir Flemish eye høyere styrke enn gummihylser og enklere inspeksjon.

Q3: Hva er minste taudiameter for flamske øyeslynger?
A3: Vanligvis 6 mm til 38 mm . Under 6 mm er mekaniske hylser mindre effektive; over 38 mm, kan hellede stikkontakter være å foretrekke for ultratunge løft.

Spørsmål 4: Er flamske øyeslynger feltinspiserbare uten verktøy?
A4: Ja. Daglig visuell inspeksjon bør kontrollere for hylsene sprekker, trådglidning eller tauslitasje nær hylsen. Årlig prøvebelastningstesting kl 125 % av WLL anbefales i henhold til OSHA.
