Ståltauklemmer

Hva er en stålterminal i ståltauapplikasjoner? En komplett guide

A stålterminal er en maskinvarebeslag som er permanent festet til enden av et ståltau for å muliggjøre tilkobling til ankere, spennspenner, sjakler eller strukturelle elementer. I ståltauteknikk er terminaler det kritiske grensesnittet mellom tauet og den bærende strukturen - og de er ofte det svakeste punktet i systemet hvis de er feil valgt eller installert. Bransjedata viser det over 30 % av feil på ståltaumontering stammer fra terminalen, ikke langs selve taukroppen. Å forstå terminaltyper, effektivitetsvurderinger og korrekt installasjon er derfor avgjørende for enhver rigging, arkitektonisk eller marin ståltauapplikasjon.

1. Typer stålterminaler som brukes i ståltauapplikasjoner

Stålterminaler faller inn i flere forskjellige kategorier, som hver passer til forskjellige belastningskrav, installasjonsmetoder og sluttbruksmiljøer. Å velge riktig type bestemmer direkte den mekaniske effektiviteten til forbindelsen.

(1) Swaged (swageless) terminaler

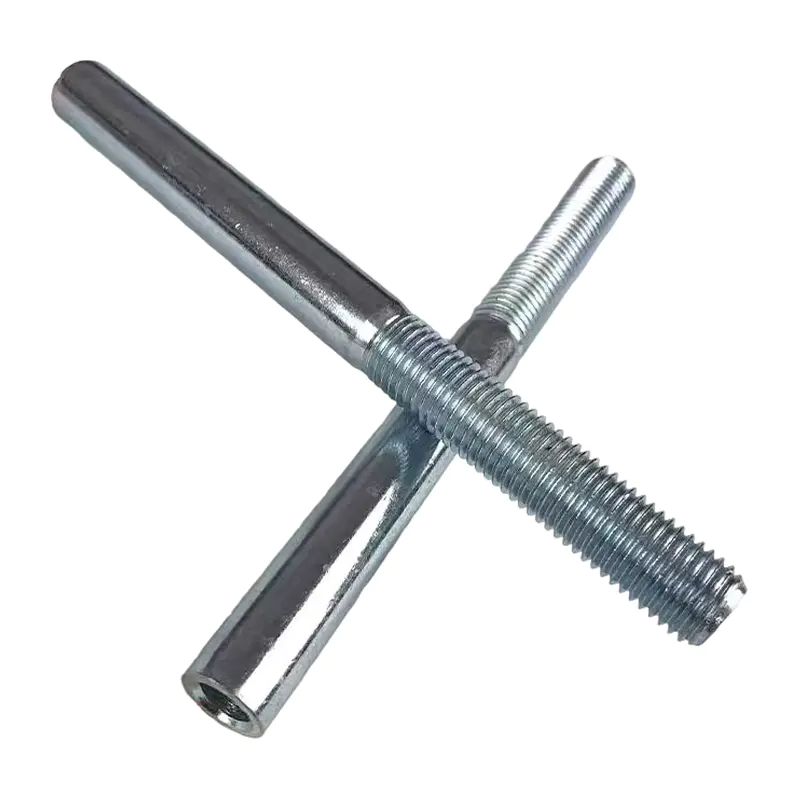

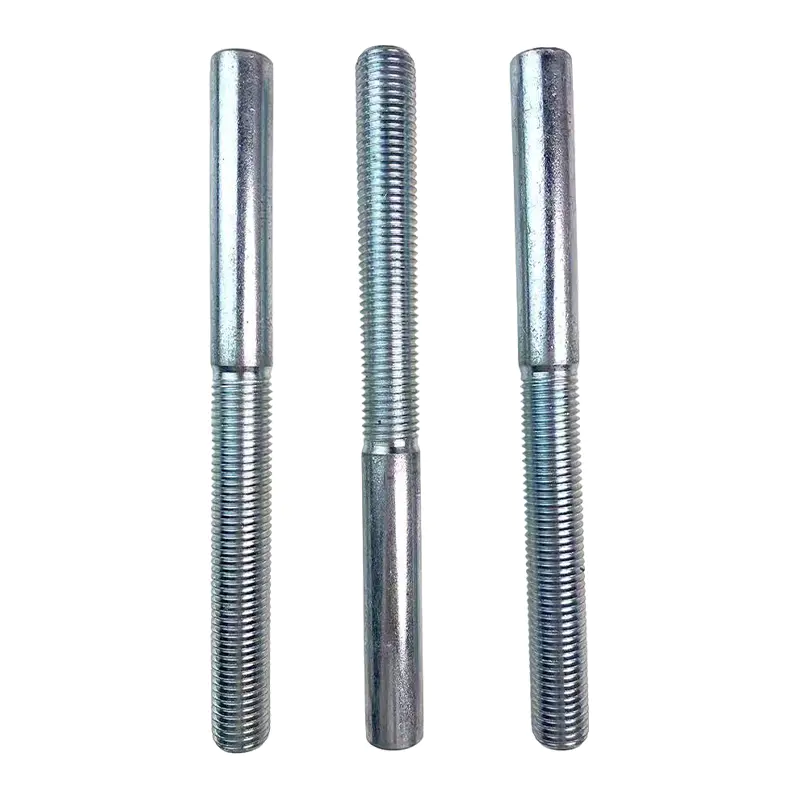

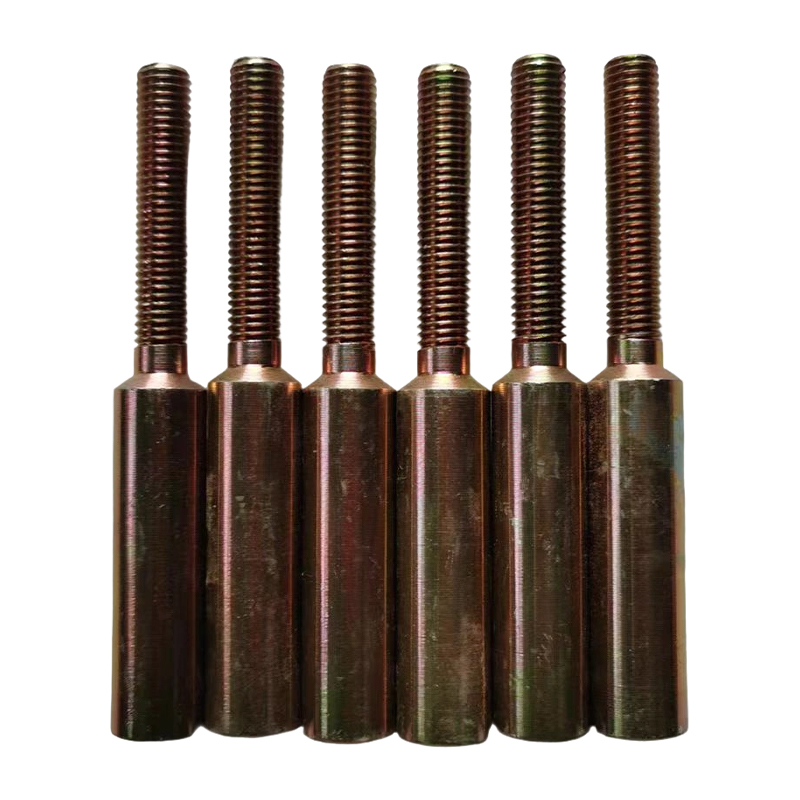

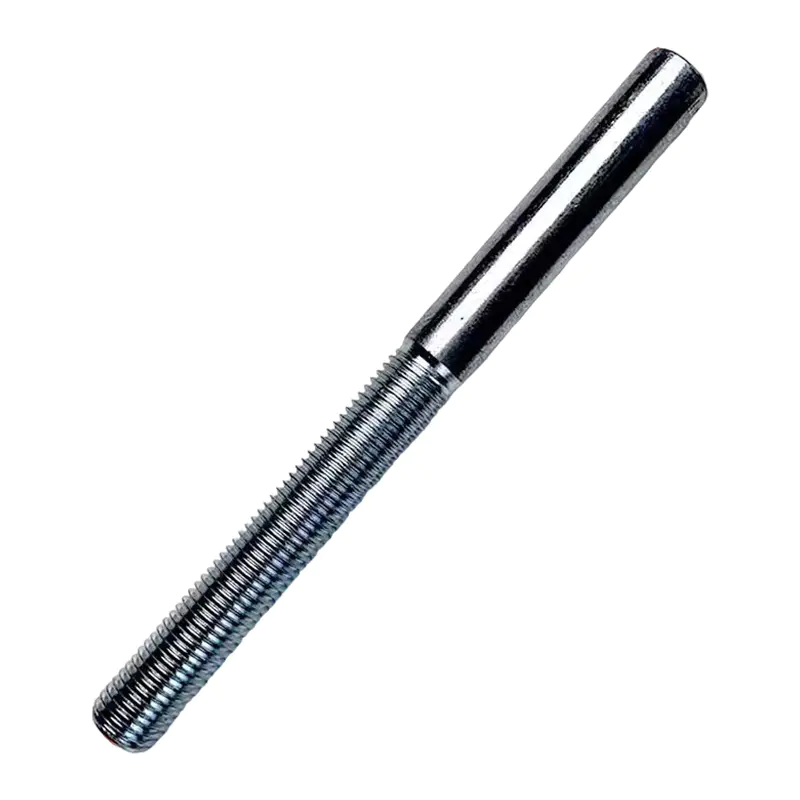

Swaged terminaler kaldformes på tauenden ved hjelp av en hydraulisk presse, noe som skaper en permanent, høyeffektiv forbindelse. Når de brukes riktig, oppnår de 95–100 % av ståltauets minste bruddlast (MBL) , noe som gjør dem til det foretrukne valget for strukturelle, arkitektoniske og løfteapplikasjoner. Vanlige kroppsformer inkluderer gaffel, øye, tapp og gjengede stangender.

(2) Spelter (harpiks eller sink-hellte) stikkontakter

Spelter sockets er potteterminaler der de åpnede ledningsendene er satt i smeltet sink eller epoksyharpiks inne i en konisk sokkelkropp. Denne metoden gir høyest mulig effektivitet - opptil 100 % MBL — og er standard for krantaljetau, gruvetaljer og brokabelapplikasjoner der avtakbarhet og reterminering i feltet er nødvendig.

(3) Kabelklemmer (U-bolt type)

U-bolt klips er den mest tilgjengelige terminalmetoden, men også den mest utsatt for misbruk. Riktig brukt i henhold til ASME B30.26 oppnår de ca 80 % av MBL . En vanlig feil - "sadel på blindvei"-feilen - kan redusere effektiviteten til så lavt som 60 % . Antall klips som kreves øker med taudiameteren: et 20 mm tau krever minimum 4 klipp fordelt med riktig intervall.

(4) Kilesokler

Kilehylser tillater rask installasjon og utskifting i felten uten spesialverktøy. De er mye brukt på byggekraner og dragline-tau. Deres typiske effektivitet er 75–90 % av MBL avhengig av design, og de krever at blindveien er sikret for å forhindre utilsiktet utkobling under lastreversering.

2. Stålterminalmaterialer og korrosjonsbestandighet

Terminalkroppsmateriale må tilpasses driftsmiljøet. De tre vanligste alternativene i profesjonelle ståltaumonteringer er:

• Karbonstål (sinkbelagt eller varmgalvanisert) — standard for konstruksjon, gruvedrift og generelle løft. Kostnadseffektiv og tilgjengelig i det bredeste spekteret av størrelser. Galvanisert belegg gir tilstrekkelig beskyttelse i moderate miljøer.
• Rustfritt stål (316-grade) — obligatorisk i marine, matforedling, arkitektoniske og kystnære miljøer. Leverer overlegen gropmotstand og en levetid opp til 3× lengre enn galvanisert karbonstål under saltsprayforhold.
• Høystrekkfast legert stål – brukes i tunge løft og gruvedrift der kompakthet og maksimal styrke-til-vekt-forhold er prioritert. Vanligvis tilgjengelig i klasse 80 og grad 100 betegnelser.

3. Terminalvalg etter applikasjon — Referansetabell

Ulike bransjer stiller ulike krav til stålterminaler. Tabellen nedenfor oppsummerer typiske terminalvalg etter applikasjon for å hjelpe spesifikasjoner og riggeingeniører.

4. Lastekapasitetstrender – hvordan terminalvalg påvirker monteringsstyrken

Diagrammet nedenfor illustrerer hvordan den effektive bruddlasten til en komplett ståltauenhet endres med terminaltype for en 16 mm diameter, 6×19 IWRC-tau med en MBL på ca 15,0 tonn . Terminalen blir den begrensende komponenten når effektiviteten faller under 100 %.

5. Ofte stilte spørsmål

Spørsmål 1: Hva er forskjellen mellom en swaged terminal og en spelter-kontakt, og hvilken er sterkere?

Begge oppnår tilnærmet identiske effektivitetsnivåer når de brukes riktig - stavkontaktene rekker 100 % MBL , mens swaged terminaler rekker 95–100 % MBL . Den viktigste forskjellen er installasjon og gjenbruk: støpte terminaler er permanente, kompakte og ideelle for fabrikkproduserte sammenstillinger, mens stavhylser kan støpes i felten og helles på nytt, noe som gjør dem foretrukket for gruveheisetau og kranapplikasjoner der periodisk reterminering er nødvendig. For de fleste løfte- og riggeformål er begge typer akseptable når sammenstillingen er riktig konstruert og testet.

Spørsmål 2: Hvordan finner jeg ut hvor mange U-bolt ståltauklemmer som trengs for en gitt taudiameter?

Det nødvendige antallet U-bolt klips øker med taudiameter og er spesifisert i ASME B30.26 og produsentens momenttabeller. Som en generell veiledning: tau opp til 10 mm krever 3 klips , 12–16 mm krever 4 klipp , 18–22 mm krever 5 klipp , og tau over 25 mm krever 6 eller flere klipp . Klips må alltid monteres med salen på den strømførende (bærende) enden og U-bolten på blindveien — reversering av dette reduserer effektiviteten med opptil 25 % .

Q3: Når bør rustfrie stålterminaler brukes i stedet for galvaniserte stålterminaler?

Terminaler i rustfritt stål (316-grade) bør alltid spesifiseres når enheten vil bli utsatt for saltvann, kloridholdige atmosfærer eller kystmiljøer med høy luftfuktighet - typisk for marine rigging, offshoreplattformer, svømmebassenginnhegninger og kystarkitektoniske installasjoner. I saltspraytesting viser 316 rustfrie terminaler ingen vesentlig korrosjon etter 1000 timer , versus galvanisert stål som kan vise rødrust gjennombrudd innen 500 timer i aggressive miljøer. Rustfrie terminaler eliminerer også den galvaniske korrosjonsrisikoen som oppstår når karbonstålbeslag brukes med rustfritt ståltau – en kombinasjon som akselererer korrosjon av det mindre edle metallet ved kontaktgrensesnittet.
