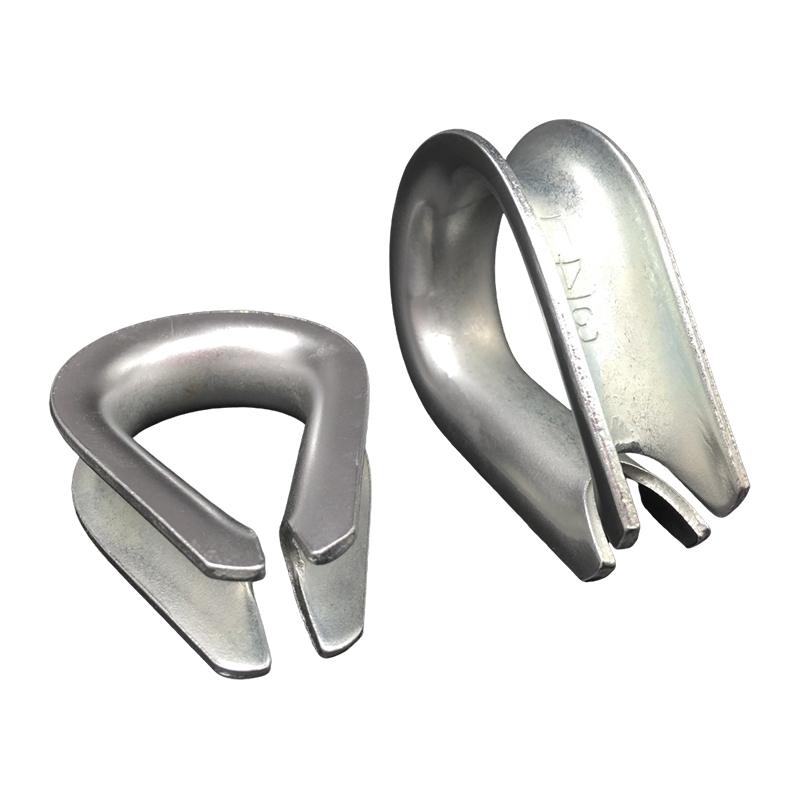

Ståltau fingerbøl

+ Kontakt oss
PREV：Ingen tidligere produktNESTE：Ståltauklemmer
  • Parameter
  • Andre beskrivelser
  • Kontakt

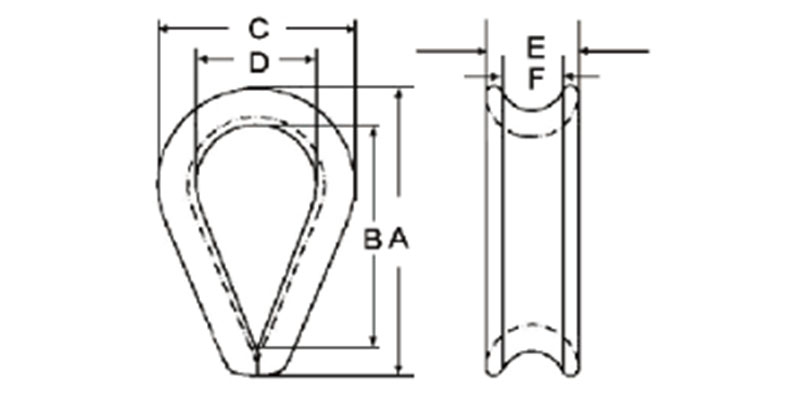

Technical Data
Størrelse (mm) Dimensjoner (mm) WT/PC(kg)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

Våre produkter
Relaterte produkter
Selskapet
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Wire Rope Thimble Manufacturers and Thimble Wire Rope Sling Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Byttekomponentene til Xingtai Hydraulic-maskiner er smidd av høyfast legert stål. Maskinkroppen er produsert av en enkelt blokk med materiale, noe som sikrer strukturell integritet og lang levetid. Våre hydrauliske systemer bruker et oljetilførselssystem med to trykkspumper, som muliggjør rask bevegelse oppover og nedover samtidig som de sikrer en jevn presseprosess. Dette designet forbedrer presskvaliteten og produksjonseffektiviteten betydelig.

Xingtai hydrauliske maskiner har blitt eksportert til en rekke land, inkludert Storbritannia, Australia, Nederland, Latvia, Malaysia, Thailand, India, Russland, Botswana, Polen og andre.

Guidet av filosofien om "høy kvalitet, konkurransedyktig pris og varig forpliktelse," streber vi etter å møte våre kunders behov og gi dem den beste servicen. Vi er fortsatt dedikerte til å betjene både eksisterende og nye kunder med samme fortreffelighetsnivå mens vi jobber sammen for å bygge en vellykket fremtid.
Hedersbevis
  • Sertifiseringer
  • Sertifiseringer
  • Sertifiseringer
Nyheter
  • Pressemaskin for ståltau | Kina hydraulisk produsent

    Hva en Pressemaskin for ståltau Er og hvordan det fungerer En ståltaupressemaskin er en hydraulisk maskin som komprimerer en aluminium- eller stålhylse på et ståltau, og danner en permanent smykket avslutning som brukes til å løfte, rigge og strukturelle tausammenstillinge...

    READ MORE
  • Hva er den hydrauliske wirepressemaskinen?

    Hva er GT-100 hydraulisk ståltaupressmaskin (C-ramme)? Den GT-100 hydraulisk wirepressemaskin (C-ramme) er en kompakt hydraulisk ståltaupressemaskin bygget for å bytte ståltau med en diameter på 1 mm til 10 mm . Den sitter innenfor C-frame-familien av press...

    READ MORE
  • Hva er GT-60 hydraulisk ståltaupressemaskin?

    Hva er GT-60 Hydraulisk Wire Rope Swage Press Machine (C-ramme)? Den GT-60 hydraulisk ståltau pressemaskin (C-ramme) er en kompakt hydraulisk presse bygget for å smyge ståltau med en diameter på 1 mm til 10 mm . Det er den minste modellen i C-frame-serien, ...

    READ MORE
Bransjekunnskap

1. Hva er et ståltau-fingerbøl? – Definisjon og grunnleggende funksjon

A ståltau fingerbøl er en U-formet eller dråpeformet metallbeslag (typisk smidd stål, rustfritt stål eller galvanisert jern) satt inn i øyet på en ståltauløkke for å beskytte taufibrene eller trådene mot slitasje, knusing og tretthet når øyet er festet til en krok, sjakkel eller nål. Fingerbøl forhindrer direkte metall-på-metall-kontakt mellom tauet og maskinvaren, og fordeler belastningen jevnt over en større radius.

Uten fingerbøl lider tauøyet av spenningskonsentrasjon ved kontaktpunktet , som fører til for tidlig trådbrudd. I følge OSHA 1910.184 og ASME B30.9 , fingerbøl er obligatoriske for alle ståltaustropper som brukes i løfteapplikasjoner for å sikre sikker arbeidsbelastningsintegritet.

2. Hvorfor er et ståltau-fingerbøl viktig? – Kritisk ytelseseffekt

Fingerbølet øker bøyeradius av tauøyet, og reduserer interne trådspenninger med opptil 70 % . Laboratorietester viser at et ubeskyttet tauøye utsatt for syklisk belastning feiler etter så få som 3000 sykluser , mens det samme tauet med riktig tilpasset fingerbøl tåler over 15 000 sykluser — a 5 ganger økt utmattelseslevetid . Diagrammet nedenfor illustrerer denne dramatiske forbedringen.

Sykluser til feil (øyeavslutning, 10 mm ståltau, 1,5 tonns belastning)

Uten fingerbøl (bare øye)
3100 sykluser
Med standard stålbøyle (radius ≥ 4x taudia)
15 800 sykluser
Med kraftig, rustfritt fingerbøl (optimalisert spor)
18 200 sykluser

Fig. 1 – Sammenligning av utmattelsesliv: bruk av fingerbøl øker øyeutholdenheten med opptil 487 % , forhindrer katastrofal svikt.

Utover tretthet beskytter fingerbølene mot kinking, forvrengning og knusing når seilet er under stor belastning. For eksempel, i applikasjoner med traverskraner, reduserer et fingerbøl frekvensen av utskifting av tau med 62 % årlig, ifølge en pålitelighetsstudie for løfteutstyr fra 2023.

3. Typer ståltau fingerbøl og materialvalgveiledning

Fingerbøl er kategorisert etter materiale og spordesign. Vanlige typer: varmgalvanisert karbonstål (generelle løft), rustfritt stål 316 (marin/kjemisk), og kraftig smidd (gruve/slipemiljøer).

Tabell 1 – Anbefalt fingerbøltype basert på arbeidsmiljø og taudiameter.
Miljø Anbefalt fingerbøl Økning av levetid Typisk taudia
Generelt industrielt / tørt Varmgalvanisert stål 280 % sykluser 6–32 mm
Marine / offshore / kjemiske Rustfritt stål 316 / 304 340 % (korrosjonsfri) 8–28 mm
Gruvedrift / kraftig slitasje Smidd legert stål (herdet) 420 % slitestyrke 12–40 mm

4. Riktig fingerbøllstørrelse og belastningseffektivitet (radiusforholdseffekt)

Fingerbølens indre sporradius må samsvare med taudiameteren. En tommelfingerregel: bøyeradiusen bør være minst 4 ganger taudiameteren (D/d-forhold ≥ 4) . Hvis forholdet faller under 2, synker taueffektiviteten dramatisk. Diagrammet nedenfor viser bruddstyrke-retensjon som funksjon av D/d-forhold.

Bruddstyrkeretensjon vs. bøyningsforhold for fingerbøl (D/d)

Styrketensjon (%) Bøyeforhold D/d (fingerbøleradius / taudia) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 D/d <4 usikker sone

Fig. 3 – Minste anbefalte bøyningsforhold D/d = 4 gir 80 % oppbevaring av bruddstyrke ; forhold >6 bevarer >92 % av taukapasiteten.

Tilpass alltid fingerbøllsporets diameter til tauets nominelle størrelse. Bruk av et underdimensjonert fingerbøl (< D/d-forhold 2) kan redusere sikker arbeidsbelastning med over 45 % og violates OSHA sling regulations.

5. Hvordan installere et ståltau på riktig måte (trinn-for-trinn)

Riktig installasjon sikrer maksimal beskyttelse. Følg disse trinnene:

  • Trinn 1 – Mål taudiameter og velg fingerbøl med sporradius ≥4x taudiameter.
  • Trinn 2 – Form øyeløkken og sett fingerbølet godt mot den indre krumningen.
  • Trinn 3 – Påfør ståltauklemmer eller slenghylser; dreiemomentklemmer til produsentens spesifikasjoner (f.eks. 55 N·m for 12 mm tau).
  • Trinn 4 – Utfør prøvebelastningstest kl 125 % av nominell kapasitet før igangkjøring.

Feil installasjon (f.eks. fingerbøl som ikke sitter helt) forårsaker punktbelastning, noe som reduserer levetiden med opptil 55 % . Inspiser alltid fingerbøl for sprekker eller deformasjoner etter tunge løft.

6. Ofte stilte spørsmål (FAQ) om ståltau fingerbøl

Q1: Er en ståltau fingerbøl alltid påkrevd av sikkerhetsstandarder?
A1: Ja, for løfteseil over hodet under OSHA 1910.184 og ASME B30.9, er et fingerbøl obligatorisk for alle øyeavslutninger som festes til en krok eller sjakkel. Unnlatelse av å bruke en kan resultere i sitering og umiddelbar erstatning av tau.

Q2: Kan jeg gjenbruke et fingerbøl etter å ha kuttet av et skadet tauøye?
A2: Bare hvis fingerbølet ikke viser tegn til deformasjon, sprekker eller sporslitasje som overstiger 0,5 mm . For tunge belastninger anbefales utskifting fordi metalltretthet kan være tilstede.

Spørsmål 3: Hva er den typiske levetiden til et fingerbøl i rustfritt stål i marint miljø?
A3: Med riktig passivering holder 316 rustfrie fingerbøtter 8–12 år i saltvannseksponering, mens galvaniserte fingerbøl kan begynne å korrodere etter 18 måneder. Tilpass alltid materialet til miljøet.

Q4: Reduserer et fingerbøl tauets nominelle bruddbelastning?
A4: Nei, et fingerbøl i riktig størrelse opprettholdes over 95 % av katalogens bruddstyrke . Bare underdimensjonerte fingerbøl (D/d <3) forårsaker betydelig reduksjon (opptil 45 % tap).
