Hva er en ståltaumaskin og hvordan fungerer den

A ståltau maskin konstruert for smyging forbinder en beslag, hylse eller hylse permanent på enden av et ståltau ved å påføre kontrollert trykkkraft til metallet kaldflyter rundt taustrengene. I direkte termer, a ståltau swager bruker hydraulisk eller pneumatisk trykk for å lukke et sett med dyser rundt en hylse, redusere diameteren og låse taufibrene på plass uten sveising eller lim. Denne prosessen, ofte kalt a bytting av ståltau , produserer en mekanisk skjøt som fordeler belastningen jevnt over det komprimerte metallet i stedet for å konsentrere spenningen på et enkelt punkt.

De fleste industrielle maskiner er avhengige av en hydraulisk kraftenhet i stedet for manuell kraft, fordi konsekvent trykk er det som bestemmer styrken og repeterbarheten til den ferdige termineringen. Mindre eller bærbar pneumatisk pressverktøy for ståltau bruk trykkluft til å drive et stempel, noe som er nyttig for lettere kabelsammenstillinger og feltreparasjonsarbeid der en full hydraulisk stasjon ikke er praktisk. Større faste installasjoner bruker derimot to-trykks hydrauliske pumper som veksler mellom et raskt, lavt trykk tilnærmingsslag og et langsommere, høytrykks pressslag, som forkorter syklustiden uten å ofre dysekontroll.

Det er viktig å forstå denne forskjellen før du velger utstyr: pneumatiske enheter passer vanligvis til mindre volum eller mobilt arbeid, mens hydrauliske presselinjer er bygget for kontinuerlig produksjon av rigging, løfting og strukturelle kabler. Resten av denne artikkelen bryter ned de mekaniske prinsippene, utvalgskriteriene og vedlikeholdspraksisen bak pålitelig smykkeverktøy for ståltau .

Kjernekomponenter og arbeidsprinsippet til en hydraulisk ståltaubyttemaskin

En typisk hydraulisk ståltaupress er bygget rundt fire funksjonsgrupper: rammen og kroppen, den hydrauliske kraftenheten, dysesettet og kontrollsystemet. Rammen er ofte produsert som en enkelt smidd eller støpt blokk i stedet for en sveiset sammenstilling, fordi en monolittisk kropp motstår deformasjon under gjentatte sykluser med høy tonnasje og forlenger maskinens levetid. Selve formene er presisjonsmaskinert av herdet verktøystål, siden de gjentatte ganger må tåle konsentrert trykk uten å miste dimensjonsnøyaktighet.

Den hydrauliske kretsen er der det meste av ytelsesforskjellen mellom maskiner blir synlig. Et oljetilførselssystem med to pumper og høyt lavt trykk gjør at stempelet kan avansere raskt under ikke-belastningsfasen, og deretter automatisk skifte til en fase med lavere hastighet og høyere kraft når dysene kommer i kontakt med hylsen. Denne to-trinns oppførselen reduserer tomgangstiden mellom syklusene samtidig som den lar operatøren, eller den automatiske trykkbryteren, holde nøyaktig kontroll under selve pressemomentet. Offentlig tilgjengelig industriteknisk dokumentasjon for denne klassen utstyr viser vanligvis arbeidstrykk i området på omtrentlig 28 til 70 MPa , avhengig av maskintonnasje og formkonfigurasjon.

Typisk arbeidssekvens

1. Hylsen tres på tauenden og plasseres inne i de åpne dysene.
2. Operatøren kobler inn fotpedalen eller kontrollpanelet, og sender stempelet fremover med rask tilnærmingshastighet.
3. Ved kontakt går systemet over til høytrykksmodus, og komprimerer hylsen til spesifisert diameter.
4. En trykkavlastnings- eller automatisk returfunksjon trekker stempelet tilbake når målkraften er nådd.
5. Den ferdige monteringen inspiseres mot den nødvendige diametertoleranse etter spoling.

Kapasitetsnivåer: Matche en ståltaumaskin til taudiameteren

Utstyr i denne kategorien er generelt organisert i kapasitetsnivåer i stedet for en enkelt universell størrelse, fordi en maskin bygget for tynn flykabel tjener en annen jobb enn en som er bygget for store fortøyninger eller krantau. Offentlig dokumenterte utstyrsspesifikasjoner på tvers av ståltaurigging-industrien beskriver vanligvis et arbeidsspenn fra bærbare enheter tilpasset noen få millimeter taudiameter opp til tunge presselinjer vurdert til flere tusen kilonewtons kraft. Diagrammet nedenfor grupperer dette området i tre illustrative nivåer for å gjøre forholdet mellom taudiameter og nødvendig pressetonnasje lettere å visualisere.

I det lille laget, lett pneumatisk pressverktøy for ståltau eller kompakte hydrauliske enheter dekker kabel- og tynntauarbeid, der portabilitet og rask oppsett betyr mer enn rå tonnasje. Den mellomstore tier er hvor mest fast installasjon ståltau swager utstyret fungerer, og dekker diameterområdet som brukes i generell rigging, heisoppheng og produksjon av løfteseil. Det store laget representerer tunge presselinjer bygget for tykke fortøynings-, marine- eller gruvetau, der dysesettet og rammen må håndtere proporsjonalt høyere klemkraft. Ettersom taudiameteren øker, skalerer ikke den nødvendige pressetonnasjen lineært, siden større hylser trenger både større kraft og lengre dysevandring for å oppnå full komprimering. Dette er en grunn til at utstyrsvalg bør starte fra det tiltenkte taudiameterområdet i stedet for fra tonnasjen alene, og det er grunnen til at mange produsenter tilbyr utskiftbare dysesett på en enkelt ramme for å utvide bruksområdet til én maskin.

Pneumatiske pressverktøy for ståltau vs hydrauliske pressesystemer

Velg mellom en pneumatisk og en hydraulisk ståltau maskin avhenger først og fremst av produksjonsvolum, taudiameter og forholdene på stedet. Pneumatiske enheter er generelt lettere, lettere å flytte mellom arbeidsplasser, og krever bare en trykklufttilførsel i stedet for en dedikert hydraulisk kraftpakke. Hydrauliske enheter på den annen side genererer vesentlig høyere og mer konsistent klemkraft, noe som blir nødvendig når taudiameter eller hylseveggtykkelse øker utover det som trykkluft alene kan komprimere pålitelig.

Ingen av formatene er universelt overlegne; det riktige valget avhenger av sammenstillingen som produseres. Verksteder som produserer smykkeverktøy for ståltau produksjon i stor skala standardiseres vanligvis på hydrauliske presselinjer på grunn av tonnasjens takhøyde og fleksibiliteten ved formskifting, mens feltserviceteknikere ofte har en pneumatisk enhet tilgjengelig for reparasjoner på stedet.

Trykksyklusatferd: Hvorfor dobbelttrykkshydraulikk er viktig

En av de mer betydningsfulle tekniske forskjellene mellom ståltaupressdesign er om det hydrauliske systemet bruker en enkelt pumpe eller et dobbelttrykkspumpearrangement. I et oppsett med to pumper driver en høystrøms-, lavtrykkspumpe stemplet raskt gjennom den tomme kjøreavstanden, og kobler deretter ut når motstand oppdages, og gir kontrollen til en lavstrøms-, høytrykkspumpe for den faktiske kompresjonsfasen. Diagrammet nedenfor er en konseptuell illustrasjon, ikke en målt datalogg, som viser hvordan ramhastighet og trykk typisk forholder seg til hverandre over en enkelt pressesyklus i denne typen system.

Lest fra venstre til høyre, viser kurven ramhastighet som starter høy mens dysene fortsatt er åpne og ingen motstand er tilstede, og synker deretter kraftig når hylsen får kontakt og systemet skifter til pressefasen. Trykket oppfører seg i motsatt retning, forblir lavt under den raske tilnærmingen og stiger når stempelet griper inn i arbeidsstykket, og når sitt arbeidsmaksimum under komprimeringsfasen. Dette omvendte forholdet er nøyaktig hva en hydraulisk ståltaupress er konstruert for å produsere, siden kombinasjonen av rask tilnærming med kontrollert, høykraftskompresjon er det som forkorter den totale syklustiden uten at det går på bekostning av dysens nøyaktighet. Maskiner som mangler denne to-trinns oppførselen har en tendens til å bevege seg med en enkelt hastighet gjennom, noe som enten kaster bort syklustid under det tomme slaget eller risikerer et ukontrollert høyhastighetsstøt når dysene møter hylsen. I praksis er dette et av spesifikasjonspunktene det er verdt å spørre om når man sammenligner ulike bytting av ståltau utstyr, sammen med tonnasje- og matriskompatibilitet.

Hvor ståltaubytteutstyr vanligvis brukes

Avsluttede ståltauavslutninger vises på tvers av et bredt spekter av lastbærende bruksområder, fra konstruksjonsheising til marine fortøyningsliner. Den illustrerende inndelingen nedenfor er ment å vise relativ vekt på tvers av vanlige applikasjonsgrupper i stedet for en eksakt statistisk andel av et spesifikt marked, siden ingen enkelt verifisert bransjetelling dekker alle regionale segmenter likt.

Konstruksjon og generelt riggearbeid har en tendens til å representere den største enkeltandelen, siden kranstropper, fester og strukturelle kabler produseres kontinuerlig på tvers av bygg- og infrastruktursektoren. Marine og fortøyningsapplikasjoner følger tett, der korrosjonsbestandige hylser og tau med større diameter krever pressutstyr med høyere tonnasje. Heis- og vertikalløftapplikasjoner krever tett kontrollerte byttediametre fordi passasjersikkerhetskoder vanligvis spesifiserer strenge toleranse- og inspeksjonskrav for avslutninger av opphengstau. Gruvedrift og håndtering av bulkmateriale avrunder bildet, ofte ved bruk av tyngre tau som er utsatt for slitende forhold, noe som legger ekstra vekt på formens holdbarhet og jevn komprimeringskvalitet. Å gjenkjenne hvilken applikasjonskategori en gitt produksjonsserie faller inn i, hjelper til med å bestemme både den nødvendige pressetonnasjen og formverktøyet som trengs for den spesifikke bytting av ståltau jobb.

Benchmarks for driftskomfort og effektivitet

Utover råtonnasje påvirker daglige brukervennlighetsfaktorer som støynivå og presskonsistens hvordan et butikkgulv opplever en gitt ståltau maskin over et åtte timers skift. Retningslinjer for eksponering for industriell støy refererer vanligvis til omtrent 70 desibel som en komfortstandard for vedvarende eksponering på arbeidsplassen, og godt konstruert hydraulisk pressutstyr er generelt utformet med forseglede pumpehus og vibrasjonsdempede fester for å jobbe mot dette målet. Måleren nedenfor representerer denne referansen konseptuelt, og illustrerer hvordan et godt vedlikeholdt system sammenlignes med det generelle referansepunktet i stedet for å rapportere en målt avlesning fra en spesifikk maskin.

En mer stillegående maskin er ikke bare en komfortfunksjon på arbeidsplassen; det er ofte en sekundær indikator på godt monterte hydrauliske tetninger, riktig avkjølt olje og en stabil pumpe, siden slitte komponenter har en tendens til å introdusere kavitasjonsstøy og vibrasjoner før de produserer synlig ytelsestap. Operatører som arbeider et utvidet skift på en ståltau swager som løper nærmere komfortreferansen, opplever generelt mindre tretthet, noe som kan støtte mer konsekvent oppmerksomhet på dysejustering og inspeksjon etter vask. Dette er en av grunnene til at støyytelse i økende grad er oppført sammen med tonnasje- og trykkspesifikasjoner når utstyr for et produksjonsgulv evalueres. Det er også verdt å merke seg at avlesning av omgivelsesstøy varierer med monteringsoverflaten, kabinettet og anleggets akustikk, så enhver enkelt målestokk bør behandles som en generell referanse i stedet for et garantert resultat for hver installasjon. Rutinemessig vedlikehold av tetninger og hydraulikkoljetilstand er fortsatt den mest praktiske måten å holde en maskin i drift nær den tiltenkte akustiske ytelsen og trykkytelsen i løpet av levetiden.

Vedlikeholdspraksis som beskytter swagingverktøy for ståltau

Konsekvent vedlikehold er det som gjør at en hydraulisk presse produserer repeterbare byttediametre over mange års bruk i stedet for å gradvis drive ut av toleranse. Listen nedenfor gjenspeiler generell vedlikeholdspraksis for hydraulisk utstyr i stedet for instruksjoner som er spesifikke for en enkelt maskinmodell.

1. Kontroller hydraulikkoljenivået og tilstanden i henhold til en definert tidsplan, og bytt ut filtre som forurensningsindikatorer antyder.
2. Inspiser tetninger rundt sylinderen og sylinderen for tidlige tegn på gråt, som vanligvis går foran trykktap.
3. Kontroller dyseinnretting og overflateslitasje før hver produksjonskjøring, siden slitte dyser kompromitterer den endelige hylsediameteren.
4. Bekreft at trykkmåleren eller den elektriske kontaktkontrollen avleser nøyaktig mot en kjent kalibreringsreferanse.
5. Hold rammen og bevegelige komponenter fri for rusk som kan forstyrre full dyselukking.

Å behandle vedlikehold som en planlagt aktivitet i stedet for en reaktiv aktivitet har en tendens til å redusere uplanlagt nedetid og bidrar til å sikre hver ferdige sammenstilling produsert av en ståltau maskin oppfyller den tiltenkte spesifikasjonen.

Om Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

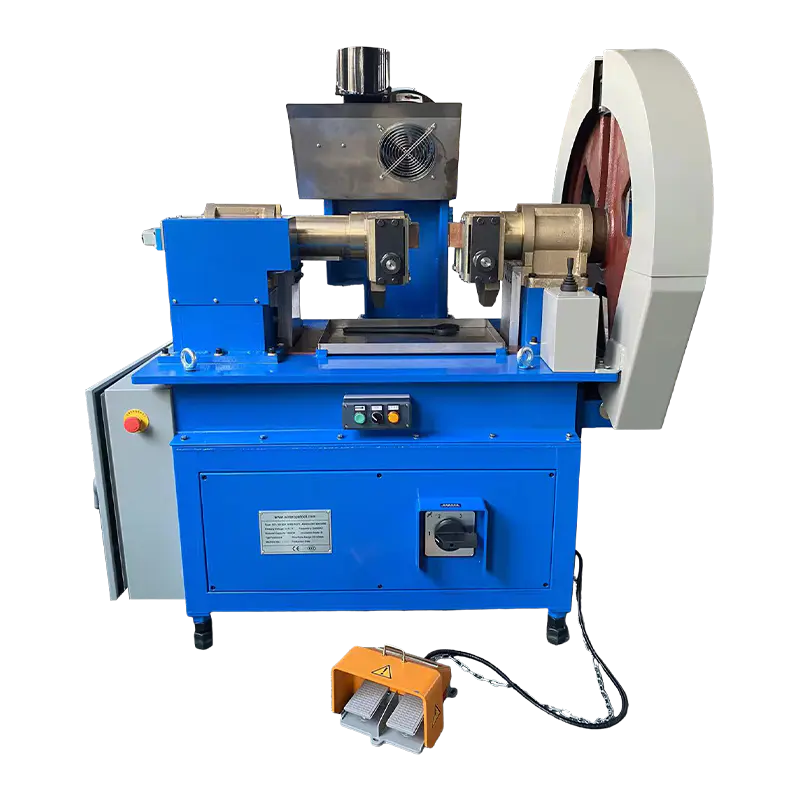

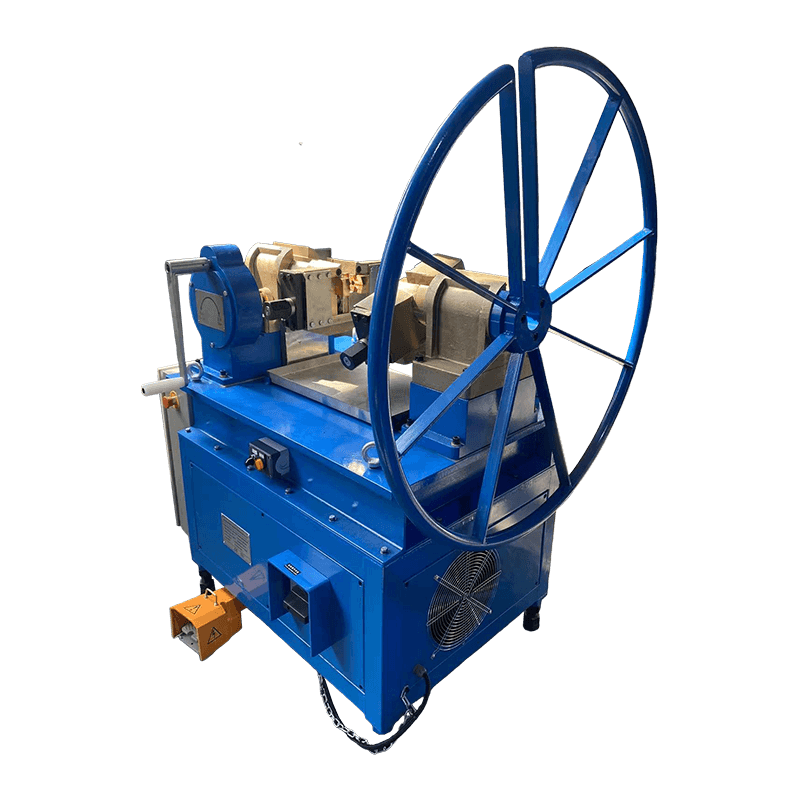

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. ble grunnlagt i 1992 og er lokalisert i Taizhou City, Jiangsu-provinsen, Kina. Selskapet spesialiserer seg på produksjon av hydrauliske ståltaupressemaskiner, ståltauglødnings- og avsmalningsmaskiner, aluminiumshylser og løfteklemmer. Xingtai Hydraulic er utstyrt med avanserte produksjonsanlegg, sterke tekniske evner, autoritativt testutstyr og et omfattende kvalitetsstyringssystem.

Byttekomponentene til Xingtai Hydraulic-maskiner er smidd av høyfast legert stål . Maskinkroppen er produsert av en enkelt blokk med materiale, noe som sikrer strukturell integritet og lang levetid. Våre hydrauliske systemer bruker et oljetilførselssystem med to trykkspumper, som muliggjør rask bevegelse oppover og nedover samtidig som de sikrer en jevn presseprosess. Dette designet forbedrer presskvaliteten og produksjonseffektiviteten betydelig.

Xingtai hydrauliske maskiner har blitt eksportert til en rekke land, inkludert Storbritannia, Australia, Nederland, Latvia, Malaysia, Thailand, India, Russland, Botswana, Polen og andre.

Veiledet av filosofien om høy kvalitet, konkurransedyktig verdi og varig forpliktelse, streber vi etter å møte våre kunders behov og gi dem oppmerksom service. Vi er fortsatt dedikerte til å betjene både eksisterende og nye kunder mens vi jobber sammen mot en vellykket fremtid.

Ofte stilte spørsmål

Spørsmål 1: Hva er forskjellen mellom en ståltau og en mekanisk klemforbindelse?

En swage komprimerer en hylse permanent rundt tauenden ved hjelp av kontrollert trykk, og danner en fast, ikke-justerbar avslutning. En mekanisk klemme, derimot, bruker festemidler som kan strammes eller fjernes, noe som vanligvis gjør den egnet til midlertidige eller feltjusterbare tilkoblinger i stedet for permanente bærende sammenstillinger.

Q2: Kan pneumatiske pressverktøy for ståltau håndtere samme diameterområde som en hydraulisk presse?

Generelt ikke. Pneumatisk verktøy er godt egnet for tynnere kabel og mindre taudiametere, mens tau med større diameter vanligvis krever høyere og mer konsistent klemkraft produsert av et hydraulisk ståltaupressesystem.

Spørsmål 3: Hvorfor betyr justering av dyse så mye for smykkingskvaliteten?

Hvis dysene er feiljustert eller slitt, kan den ferdige hylsediameteren være inkonsekvent, noe som påvirker hvor jevnt belastningen fordeles over den komprimerte seksjonen. Regelmessig inspeksjon av dyseoverflater bidrar til å opprettholde den tiltenkte termineringsstyrken på tvers av hver produksjon som produseres.

Q4: Hvor ofte bør hydraulikkolje sjekkes på en ståltaumaskin?

Dette avhenger av produksjonsvolum og driftsmiljø, men et definert inspeksjonsintervall, snarere enn et reaktivt, er den generelle praksisen som anbefales for hydraulisk utstyr for å fange opp forurensning eller tetningsslitasje før det påvirker pressekonsistensen.

Q5: Hva bør evalueres før du velger en ståltaumaskin for en produksjonslinje?

Nøkkelfaktorer inkluderer taudiameterområdet som skal behandles, nødvendig pressetonnasje, utskiftbarhet av dyse, hydraulisk systemdesign som dobbelttrykkspumping og tilgjengeligheten av teknisk støtte for løpende vedlikehold.
