GT-1350 Hydraulisk Wire Rope Crimping Machine (Basket Frame) er en høykapasitets bytteløsning utviklet for ståltaudiametre opp til 66 mm ved multipressing , i stand til å opprettholde et maksimalt arbeidstrykk på 56 MPa og drevet av en 11 kW to-trinns hydraulisk kraftenhet. Hvis du trenger en maskin som kombinerer kurv-ramme strukturell styrke, CE-sertifisering og kompatibilitet med GT-500T dysesett, leverer denne enheten på alle fronter.

Å forstå 3-6 regel i ståltau er avgjørende kontekst for å velge riktig krympeutstyr. 3-6 regelen sier at et ståltau skal tas ut av drift når 3 eller flere ødelagte ledninger finnes i en tråd innenfor ett tau legge lengde, eller 6 eller flere ødelagte ledninger er fordelt over flere tråder innenfor én leggelengde. Denne mye refererte standarden (vedtatt av ASME B30.2 og lignende koder) understreker hvorfor presis, pålitelig krymping er viktig: en dårlig smykket terminering kan akselerere trådtretthet og føre til for tidlig feil. GT-1350 er bygget for å sikre avslutninger som bevarer ståltauintegriteten på lang sikt.

Nedenfor dekker denne artikkelen maskinens tekniske spesifikasjoner, krympedysestørrelsesdiagram, valg av dysesett, operasjonelle beste praksis, bransjeytelsesdata og vanlige spørsmål. Alle data som presenteres er hentet fra produsentens dokumentasjon og allment aksepterte industristandarder.

GT-1350 tekniske spesifikasjoner på et øyeblikk

GT-1350 Hydraulisk Wire Rope Crimping Machine (Basket Frame) er produsert av Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. enkeltblokk maskinkropp , et designvalg som eliminerer sveisesømmer og boltede skjøter ved høye belastningssoner, noe som direkte bidrar til lengre levetid og reduserte vedlikeholdsintervaller. Støpedysene er smidd av høyfast legert stål og har en rund støpeform med automatisk posisjonering, noe som gjør endringene raskt og repeterbare.

Den to-trykks pumpe oljeforsyningssystem gjør det mulig for stempelet å synke raskt under tilnærmingsfasen og deretter automatisk skifte til høytrykks sakte slag for selve smykkingsfasen. Denne to-trinns oppførselen beskytter både dysesettet og arbeidsstykket samtidig som syklustiden reduseres betydelig sammenlignet med enkelttrinnssystemer. Stempelet kan også stoppes i alle posisjoner under kjøring, noe som er viktig når du skal justere øye- eller løkkedimensjoner i farten.

GT-1350 3D isometrisk diagram med nøkkelkomponentetiketter

Den SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

Den diagram highlights the kurvrammearkitektur , som gir overlegen sidestivhet sammenlignet med konvensjonelle C-ramme- eller H-rammedesign. De integrerte øvre og nedre dyseblokkene setter direkte inn i presisjonsmaskinerte lommer, og sikrer repeterbar dysejustering over tusenvis av sykluser. Det separate kontrollpanelet rommer alle operatørgrensesnitt inkludert trykkmåler, indikatorlamper og hydrauliske hovedventilbrytere, og holder høyspentkomponenter borte fra arbeidssonen.

Crimping Die Størrelsestabell for GT-1350

Å velge riktig krympedysesett er den mest kritiske faktoren for å oppnå en terminering som oppfyller belastningsklasser og krav til overflatefinish. GT-1350 aksepterer dyser som er kompatible med både dens egne dielommedimensjoner og, etter design, de mindre diesene fra GT-500T-pressen. Denne krysskompatibiliteten reduserer den totale verktøyinvesteringen for butikker som driver flere maskiner. Krympedysestørrelsesdiagrammet nedenfor er en representativ referanse; verifiser alltid mot hylseprodusentens spesifikasjonsark for pressing før produksjon.

Den antall trykk nødvendig øker med hylsediameteren fordi hver press roterer hylsen med en fast vinkel for å oppnå jevn radiell kompresjon. Å hoppe over pressetrinn eller stoppe ved et utilstrekkelig antall pressefolk er en primær årsak til inkonsekvente oppsigelser. GT-1350s manuelle veiledning råder operatører til å måle den ferdige hylsen OD etter hver full pressesyklus ved hjelp av et kalibrert mikrometer for å bekrefte dimensjonsoverensstemmelse før seilet frigjøres for service.

Den bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Hydraulisk ståltaubyttemaskin: Slik fungerer dobbelttrykkssystemet

Den GT-1350's hydraulic circuit relies on a to-trinns pumpearrangement som har blitt en målestokk i sektoren for ståltaupressmaskiner. Under tilnærmingsslaget leverer pumpen høy strømning ved lavt trykk slik at stempelet går raskt ned til arbeidsstykket uten å kaste bort tid. Så snart kontakt er oppdaget (via hydraulisk mottrykksøkning), bytter kretsen automatisk til en høytrykks- og lavstrømsmodus for å utføre støyingen. Denne overgangen er sømløs og krever ikke operatørintervensjon.

Den sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

Den pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Bransjeapplikasjoner og ytelsesbenchmarks

Den GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Ståltauindustri: Produksjon av forhåndsmonterte stropper, fingerbøyler og hodelag med flere ben i store volumer.
• Gruvedrift og metallurgi: Heisetau og sjaktføringstau i underjordiske og overflatebaserte gruveoperasjoner som krever verifiserte MBL-avslutninger (minimum bruddlast).
• Kai- og havnedrift: Fortøyningsliner, slepehengere og kranhovedheiser ved container- og bulklastterminaler.
• Jernbane og elektro: Kjøreledningsstrekksystemer og luftledningssammenstillinger der termineringsdimensjonskonsistens er spesifisert til små toleranser.
• Offshore og konstruksjon: Stagkabler, fortøyningssystemer og strukturelle strekkelementer i bro- og offshore-plattformarbeid.

Den radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Maksimalt arbeidstrykk og holdbarhet score på toppen av serien på grunn av enkeltblokk-kroppskonstruksjonen og smykkekomponenter i legert stål. Dysekompatibilitet og sikkerhetsvurderinger er også høye, drevet av CE-sertifisering, krysskompatibilitet med GT-500T dyser og maskinens innebygde trykkavlastning. Syklushastigheten skårer litt under maksimumet fordi stempelreturhastigheten (10 mm/sek.) styres av sikre dekompresjonskrav, som er en bevisst designavveining for operatørsikkerhet og matrisens levetid.

Valg og vedlikehold av pressdysesett

A krympedysesett for GT-1350 må tilpasses den nominelle ståltaudiameteren og hylsetypen (oval hylse, rund hylse eller kilesokkel). Ovale dysesett gir et sekskantet eller ovalt tverrsnitt på den ferdige hylsen og er foretrukket for de fleste seilapplikasjoner fordi de gir en visuell inspeksjonsreferanse. Runde dysesett brukes der dimensjonsuniformitet i alle radielle plan er påkrevd, for eksempel for klargjøring av gjengede muffer eller presisjonsfortøyningsøye.

Die Set Maintenance Protocol

1. Inspiser formoverflatene for sprekker, fliser eller gnagsår etter hver 200 smykkesykluser ved å bruke en 10x lupe- eller dysepenetrantinspeksjon.
2. Påfør en tynn film med smøremiddel mot festing eller strøing på overflater som passer sammen før hvert skift for å redusere friksjonen og forhindre kaldsveising av formhalvdelene.
3. Kontroller dysens lukkedimensjon ved å bruke en kalibrert måleblokk i begynnelsen av hver produksjonskjøring; dimensjoner utenfor toleranseområdet indikerer matrisslitasje og settet bør skiftes ut.
4. Oppbevar dies i polstrede etuier når de ikke er i bruk; aldri stable dører uten beskyttelse, da støtskader på hulromsoverflaten direkte oversettes til hylseoverflatedefekter.
5. Registrer hvert matrisesetts syklusantall i en vedlikeholdslogg; Xingtai Hydraulic anbefaler å bytte ut dyser når lukkedimensjonen avviker med mer enn 0,3 mm fra den nominelle verdien.

Den GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

Den bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

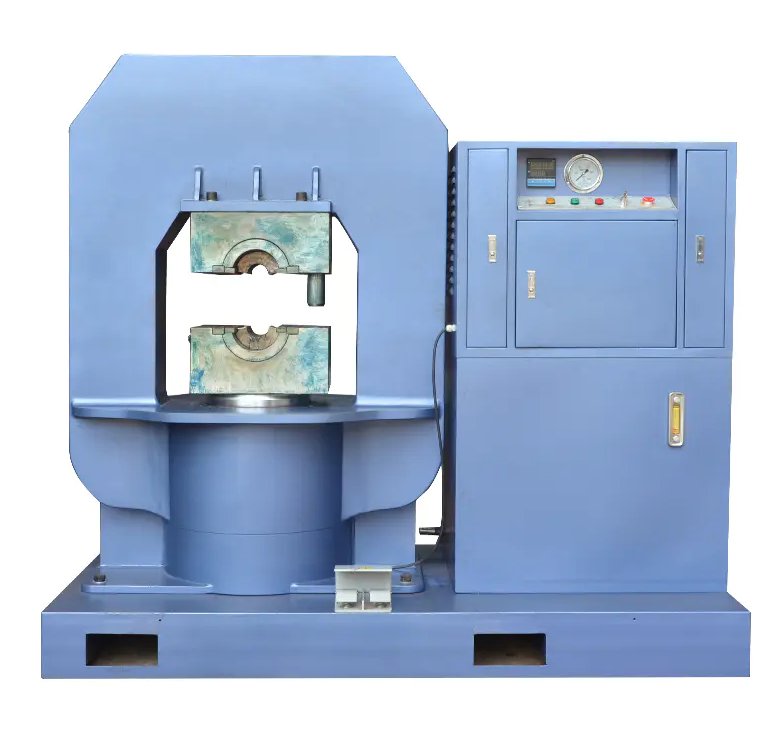

GT-1350 produktbilde

Den GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive kurvrammekropp , frest fra en enkelt stålblokk, er synlig i midten. Det separate kontrollskapet til høyre inneholder dobbelttrykks hydraulisk kraftenhet, trykkmåler, indikatorpanel og hovedkontrollbrytere. Maskinen er CE-sertifisert og har blitt eksportert til Storbritannia, Australia, Nederland, Latvia, Malaysia, Thailand, India, Russland, Botswana, Polen og flere markeder.

Om Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. ble grunnlagt i 1992 og er lokalisert i Taizhou City, Jiangsu-provinsen, Kina. Selskapet spesialiserer seg på produksjon av hydrauliske ståltaupressemaskiner, ståltauglødnings- og avsmalningsmaskiner, aluminiumshylser og løfteklemmer. Xingtai Hydraulic er utstyrt med avanserte produksjonsanlegg, sterke tekniske evner, autoritativt testutstyr og et omfattende kvalitetsstyringssystem.

Den swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Xingtai hydrauliske maskiner har blitt eksportert til en rekke land, inkludert Storbritannia, Australia, Nederland, Latvia, Malaysia, Thailand, India, Russland, Botswana, Polen og andre. Veiledet av filosofien til "høy kvalitet, konkurransedyktig pris og varig forpliktelse," selskapet streber etter å møte kundenes behov og gi den beste servicen, dedikert til å betjene både eksisterende og nye kunder med samme fortreffelighetsnivå.

Ofte stilte spørsmål
