Hva er en ståltaurullemaskin og hvordan fungerer den

A ståltaurullemaskin , også kalt en ståltaurullemaskin eller ståltaurullemaskin, er industrielt utstyr bygget for å vikle, lede og pakke ståltau, stålkabel eller lignende fleksible metallprodukter på en snelle eller trommel på en jevn, strekkkontrollert måte. Maskinen roterer en opprullingssnelle mens et traversføringssystem beveger ståltauet frem og tilbake langs trommelbredden, slik at hvert taubånd sitter pent ved siden av den siste i stedet for å hope seg opp eller krysse seg selv. Dette grunnleggende svaret dekker kjernefunksjonen til utstyret, og avsnittene nedenfor forklarer arbeidsprinsippet, strukturen, kapasitetsområde, automatiseringsalternativer og typiske bruksområder mer detaljert.

Rent praktisk, a ståltau maskin av denne typen er plassert i enden av en produksjonslinje, rett etter strenglukking, galvanisering eller smørestasjoner, der ferdig tau må samles opp uten vridning eller overflateskade. Fordi ståltau er et spiralformet produkt laget av flere ledninger og tråder, kan ujevn kveiling føre til indre belastninger, flate ut de ytre ledningene eller forkorte utmattelseslevetiden. En riktig konstruert ståltaumaskin reduserer disse risikoene ved å holde spenningen konsekvent og ved å legge hver wrap i en kontrollert tonehøyde over trommelen.

Arbeidsprinsippet for en wire wire coiling og haspelmaskin

Arbeidsprinsippet til en ståltaurullemaskin kan deles inn i fire koordinerte handlinger. Først snur drivmotoren opptaksspolen med en hastighet som samsvarer med linjehastigheten til det innkommende ståltauet. For det andre beveger en travers eller vannrett vindmekanisme, vanligvis montert på en styreskinne over eller ved siden av spolen, en styrerulleenhet til venstre og høyre synkronisert med spolens rotasjon, slik at tauet legges jevnt over trommelen i stedet for å konsentrere seg på ett sted. For det tredje holder en spenningskontrollanordning, som kan være en mekanisk håndhjulbrems, en pneumatisk clutch eller en servostyrt danserarm, tauet under en jevn trekkkraft når det slynger seg, og forhindrer løse spoler som kan løsne under transport. For det fjerde koordinerer et kontrollsystem, som strekker seg fra et enkelt manuelt bryterpanel til en programmerbar logisk kontroller, motorhastighet, traversposisjon og spenningstilbakemelding slik at hele syklusen går uten operatørintervensjon på hver pakke.

På mange industriell ståltaurullemaskin modeller, er selve spolen montert på en vippe- eller svingbar ramme, som gjør at en hel snelle kan tippes for enklere stropping og fjerning, og deretter returneres til horisontal viklingsposisjon for neste syklus. Føreruller plassert før traversenheten hjelper til med å rette opp det innkommende tauet og fjerne mindre knekk, som ytterligere beskytter ståltaumaskinen og produktet mot unødvendig slitasje.

Det isometriske oppsettet ovenfor illustrerer de seks funksjonssonene som finnes på de fleste kveil- og opprullingsutstyr av denne typen. Traversstyreskinnen, merket en, bærer styrerulleenheten, merket med to, på tvers av spolens bredde, slik at det innkommende tauet plasseres med en kontrollert stigning. Drivmotoren, merket tre, er montert ved basen og kobles gjennom en girkasse til spoleakselen for å gi konsekvent rotasjonsmoment. Vikletrommelen eller trommelen, merket fire, holder det ferdige ståltauet og støttes vanligvis på en tung sveiset ramme for å håndtere den kombinerte vekten av tau og snelle. Spenningskontrollhjulet, merket med fem, lar en operatør eller et servosystem justere bremsekraften slik at tauet forblir stramt uten å bli overbelastet. Basisrammen, merket seks, er laget av konstruksjonsstål og forankrer hele enheten til gulvet for å redusere vibrasjoner under høyhastighetsvikling.

Maskinstruktur og produktreferanse

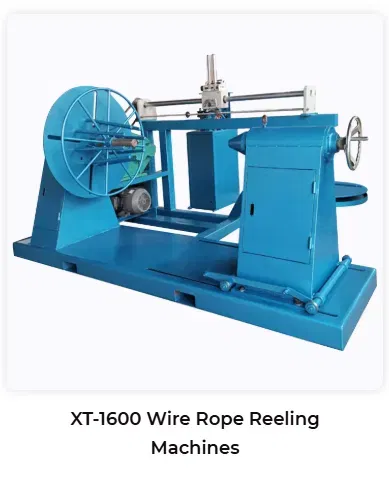

Bildet nedenfor viser en representant opprullingsmaskin for ståltau , modell XT-1600, som gjenspeiler den strukturelle layouten beskrevet i diagrammet ovenfor. Spoleenheten på venstre side roterer på en tung aksel støttet av puteblokklager, mens traversskinnen plassert over spolen leder ståltauet jevnt over trommelflaten under vikling. Drivmotoren er montert lavt på rammen for å holde tyngdepunktet nær bakken, noe som hjelper maskinen med å holde seg stabil mens den håndterer tunge spoler av ståltau. På høyre side tillater et håndhjul koblet til en friksjonsskive finjustering av ryggspenningen, noe som er spesielt nyttig ved vikling av tau med forskjellig diameter eller stivhet. Basisrammen er en enkelt produsert stålkonstruksjon i stedet for en boltet sammenstilling av separate deler, som støtter langsiktig strukturell integritet under gjentatte belastningssykluser.

XT-1600 ståltauopprullingsmaskin, vist med snellemontering, traversskinne, drivmotor og spenningskontrollhjul

Denne konfigurasjonen er stort sett representativ for utstyr som brukes til automatisk trådspolemaskin and automatisk wire coiling maskin plikter på tvers av ståltau-, kabel- og tauproduksjonsanlegg. Fordi spolen sitter på en åpen ramme i stedet for i et lukket hus, har vedlikeholdspersonalet direkte tilgang til lagre, drivkjeden eller beltet og traversmekanismen, noe som forenkler rutinemessig inspeksjon. Oppsettet gjør det også mulig for en gaffeltruck eller traverskran å nærme seg spolen direkte for lasting og lossing av ferdige spoler, noe som er viktig i anlegg som flytter store volumer av tau gjennom kveilstasjonen hvert skift.

Prosess for forming og vikling av ståltau

Kveiling prosessen på en typisk maskin for å lage ståltau linje følger en repeterbar sekvens fra rå tauinntak til ferdig, pakket spole. Å forstå hvert trinn hjelper til med å forklare hvorfor konsekvent spenning og veiledningsjustering betyr så mye for den endelige produktkvaliteten.

1. Ståltau kommer fra lukke- eller strandingslinjen og passerer gjennom retteruller som fjerner mindre krumning.
2. Tauet går inn i spenningskontrollenheten, hvor bremsekraften stilles inn i henhold til taudiameter og konstruksjon.
3. Traversføringen plasserer tauet ved startpunktet på den tomme snellen og begynner den første viklingen.
4. Spolemotoren og traversmotoren fungerer sammen slik at hver pakke sitter ved siden av den forrige uten mellomrom eller overlapping.
5. Når et lag er ferdig, reverserer traversretningen automatisk og viklingen fortsetter på neste lag.
6. Når mållengden eller snellekapasiteten er nådd, stopper maskinen, tauenden er sikret, og den ferdige spolen klargjøres for stropping og transport.

På halvautomatiske maskiner overvåker en operatør denne syklusen og utløser stopp- og tauklippetrinn manuelt. På mer avansert hydraulisk ståltauformingsmaskin og PLS-kontrollerte linjer, sensorer sporer taulengde og lagtelling automatisk, noe som reduserer mengden manuell oppmerksomhet som trengs under lange produksjonskjøringer.

Produksjonskapasitet og materialkompatibilitet

Rulle- og opprullingsutstyr i denne kategorien er generelt konstruert rundt diameteren og vekten til ståltauet som håndteres. Avhengig av modell og konfigurasjon, er maskiner vanligvis gruppert i lette, middels og tunge driftsklasser, som tilsvarer forskjellige hjulstørrelser, motorkraft og rammestyrke. Diagrammet nedenfor viser en typisk klassifisering som brukes på tvers av industriell ståltau produksjonslinje segment, basert på vanlige utstyrsspesifikasjoner i stedet for et enkelt sertifisert testresultat.

Dette søylediagrammet grupperer utstyr i tre generelle klasser basert på den maksimale ståltaudiameteren som hver typisk er bygget for å romme. Lette maskiner er vanligvis spesifisert for diametre opp til rundt tjue millimeter og brukes ofte til mindre kabel- og tauprodukter i generell produksjon. Medium duty maskiner utvider dette området til omtrent trettifem millimeter og velges ofte for standardkonstruksjon og riggetau. Kraftige maskiner er bygget med forsterkede rammer og høyere dreiemoment for å håndtere diametre som nærmer seg femti millimeter, noe som samsvarer med kravene til storskalaløfting, gruvedrift og marinetau. Det nøyaktige tallet for en bestemt maskin avhenger av motoreffekten, hjulstørrelsen og rammedesignen, så dette diagrammet bør leses som en generell referanse i stedet for en fast spesifikasjon for hver modell. Materialkompatibilitet på tvers av disse klassene inkluderer vanligvis karbonståltråd, galvanisert ståltråd, forskjellige legeringsståltråder og ståltau i rustfritt stål, siden selve kveilmekanismen fungerer primært med taudiameter og stivhet i stedet for den spesifikke stålkvaliteten.

Automatiseringsnivå og kontrollsystem

Moderne automatisk wire coiling maskin systemer tilbys vanligvis i halvautomatiske og helautomatiske konfigurasjoner. I et halvautomatisk oppsett stiller føreren inn spenningen og starter syklusen, mens synkroniseringen av travers og hastighet går automatisk. I et helautomatisk oppsett styrer en programmerbar logikkkontroller taulengdetelling, lagendringer, spenningsfeedback og stoppforhold, noe som reduserer operatørens oppmerksomhet som kreves under kontinuerlig produksjon. Radardiagrammet nedenfor oppsummerer generelle ytelsesegenskaper assosiert med godt konstruert utstyr i denne kategorien, presentert på en enkel relativ skala for illustrasjon i stedet for som resultater fra en formell sammenlignende test.

Radarkartet plotter seks generelle egenskaper som kjøpere vanligvis vurderer når de vurderer kveil- og oppspolingsutstyr, inkludert automatiseringsnivå, kontrollpresisjon, strukturell holdbarhet, kapasitetsfleksibilitet, enkel vedlikehold og til og med lagviklingskvalitet. Automatiseringsnivået reflekterer hvor mye av viklingssyklusen som går uten manuell inntasting når prosessen starter. Kontrollpresisjon er relatert til hvor nøyaktig strekk- og traverssystemene reagerer på endringer i taudiameter eller hastighet. Strukturell holdbarhet gjenspeiler ramme- og komponentdesign beregnet på å tåle gjentatte tunge belastninger over tid. Kapasitetsfleksibilitet indikerer hvor godt en enkelt maskin kan håndtere en rekke taudiametre og snellestørrelser i stedet for et enkelt fast produkt. Enkelt vedlikehold og jevn viklingskvalitet er begge knyttet til hvor enkelt utstyret kan inspiseres, justeres og holdes i god stand under vanlig bruk. Disse seks dimensjonene presenteres sammen for å gi leserne et generelt rammeverk for å evaluere utstyr i stedet for å tildele en presis numerisk poengsum til en enkelt maskin.

Applikasjonsindustrier for wire wire coiling utstyr

Ståltaurulle- og opprullingsmaskiner brukes der ferdige tau, kabel eller lignende fleksible stålprodukter må vikles på en snelle for lagring, transport eller direkte bruk. Vanlige bruksnæringer inkluderer konstruksjon, der tau brukes i kraner, taljer og stillassystemer, gruvedrift, der tau håndterer tunge belastninger i sjakter og transportsystemer, marine og skipsfart, der fortøynings- og riggetau må kveiles uten å innføre vridning, og generelle løfte- og riggeoperasjoner på tvers av produksjonsanlegg. I følge en markedsundersøkelsesrapport publisert av Persistence Market Research, representerer konstruksjon det ledende applikasjonssegmentet for ståltau, og bidro med over trettini prosent av markedsinntektene i 2025, med den resterende andelen fordelt på gruvedrift, marine, olje og gass og annen industri og kranrelatert bruk.

Smultringdiagrammet ovenfor oppsummerer denne applikasjonsdistribusjonen i visuell form. Byggesegmentet utgjør den største enkeltandelen, drevet av pågående etterspørsel etter kraner, heiser og materialhåndteringsutstyr på bygge- og infrastrukturområder. Den kombinerte gjenværende andelen reflekterer det brede spekteret av andre sektorer som er avhengige av riktig kveilet ståltau, inkludert gruvetransport og sjaktsystemer, marine fortøynings- og slepeoperasjoner, olje- og gassboring og løfting, og generell bruk av industrikraner. Fordi disse sluttbrukssektorene har forskjellige driftssykluser og miljøforhold, opererer mange anlegg mer enn én type kveil- og opprullingsmaskiner for å matche kravene til taudiameter, belegg og emballasje for hvert marked de betjener. Denne fordelingen forklarer også hvorfor leverandør av tungt rullende tauutstyr operasjoner opprettholder ofte en rekke snellestørrelser i stedet for en enkelt fast konfigurasjon, siden kundekravene varierer betydelig mellom tau av konstruksjonskvalitet og spesialisert marine- eller gruve-tau.

Wire Rope Rolling vs Twist Machine: Hva er forskjellen

En ståltaurulle- eller kveilmaskin og en ståltaumaskin betjener forskjellige stadier av produksjonsprosessen, og forståelsen av skillet hjelper ingeniører og kjøpere med å velge riktig utstyr for en gitt produksjonslinje. En vridningsmaskin, noen ganger kalt en strandings- eller lukkemaskin, danner selve ståltauet ved å vri individuelle ledninger til tråder og deretter vri disse trådene rundt en kjerne. En rulle- eller kveilmaskin fungerer etter at tauet allerede er dannet, og dens rolle er å vikle det ferdige tauet på en snelle eller trommel for lagring og forsendelse.

I en integrert produksjonslinje for ståltau , disse to maskintypene er vanligvis forbundet med mellomliggende prosesser som galvanisering, smøring eller inspeksjon, så det snoede tauet beveger seg fra lukkemaskinen gjennom disse stasjonene før det når det siste viklings- og opprullingsstadiet. Valg av riktig rulle- eller kveilmaskin for slutten av linjen avhenger først og fremst av diameterområdet, vekten og pakkeformatet som trengs for det ferdige tauet, snarere enn av vridningsmetoden som ble brukt tidligere i prosessen.

Utsikter for industrivekst for ståltau og relatert utstyr

Etterspørselen etter utstyr for ståltauhåndtering, inkludert kveil- og opprullingsmaskiner, har en tendens til å spore den totale veksten i ståltaumarkedet, siden hver meter tau som produseres til slutt må vikles og pakkes. I følge en rapport fra MarketsandMarkets anslås det globale ståltaumarkedet å vokse fra omtrent ti komma fem milliarder amerikanske dollar i 2025 til nesten tretten komma ni milliarder amerikanske dollar innen 2030, med en sammensatt årlig vekstrate på omtrent fem komma åtte prosent. Diagrammet nedenfor presenterer en illustrerende vekstbane beregnet fra denne rapporterte raten, og viser hvordan et marked av denne størrelsen kan utvikle seg år for år hvis veksten forblir jevn gjennom hele perioden.

Dette områdediagrammet viser en jevn oppadgående linje fra litt over ti milliarder dollar i 2025 mot nesten fjorten milliarder dollar i 2030, i samsvar med den sammensatte årlige vekstraten rapportert av MarketsandMarkets for det globale ståltaumarkedet. Den gradvise skråningen reflekterer en moden industri med konsekvent, snarere enn eksplosiv, ekspansjon, som er typisk for kapitalutstyr og infrastrukturrelaterte markeder. Vekst av denne typen tilskrives generelt fortsatt investeringer i konstruksjon, infrastruktur og gruveprosjekter rundt om i verden, sammen med en jevn etterspørsel etter utskifting etter hvert som eksisterende tau når slutten av levetiden. Etter hvert som den totale tauproduksjonen utvides, må kveil- og opprullingskapasiteten ved slutten av produksjonslinjene utvides ved siden av, noe som støtter pågående investeringer i automatisk trådspolemaskin og relatert håndteringsutstyr. Lesere bør behandle diagrammet som en illustrerende trend avledet fra en enkelt publisert vekstrate i stedet for en eksakt prognose fra år til år, siden faktiske markedstall kan variere etter region og rapporteringsmetodikk.

Vedlikeholdsveiledning og utstyrs levetid

Rutinemessig vedlikehold spiller en betydelig rolle for å holde en ståltaurullemaskin i gang jevnt over levetiden. En grunnleggende vedlikeholdsplan dekker generelt smøring av lagre og drivkomponenter, inspeksjon av styreruller for slitasje eller feiljustering, og periodiske kontroller av spenningskontrollmekanismen for å bekrefte at den fortsatt reagerer nøyaktig på tvers av taudiameterområdet maskinen forventes å håndtere.

• Kontroller og smør spoleaksellager og girkasseoljenivåer i henhold til produsentens tidsplan.
• Inspiser traversstyreruller og -skinner for slitasje, siden ujevne overflater kan forårsake inkonsekvent lagvikling.
• Kontroller innstillingene for spenningskontroll med jevne mellomrom, spesielt etter bytte til en annen taudiameter eller et annet materiale.
• Undersøk elektriske styreskap og ledningsforbindelser for å redusere risikoen for ikke-planlagt nedetid.
• Hold bunnrammen og det omkringliggende arbeidsområdet fri for rusk som kan forstyrre spolen vipping eller rotasjon.

Anlegg som følger en konsistent vedlikeholdsrutine opplever generelt færre uplanlagte avbrudd og kan forlenge deres praktiske levetid maskin for å lage ståltau utstyr. Fordi kveilmaskiner opererer kontinuerlig under produksjonsskift, kan selv små feiljusteringer i traverssystemet akkumuleres til synlige viklingsfeil over tid, noe som gjør rutineinspeksjon til en viktig del av den totale utstyrsstyringen i stedet for en valgfri oppgave.

Om Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd ble grunnlagt i 1992 og er lokalisert i Taizhou City, Jiangsu-provinsen, Kina. Selskapet spesialiserer seg på produksjon av hydrauliske ståltaupressemaskiner, ståltauglødnings- og avsmalningsmaskiner, aluminiumshylser, løfteklemmer og relatert utstyr for ståltauhåndtering som kveil- og oppspolingsmaskiner beskrevet i denne artikkelen. Xingtai Hydraulic opererer med produksjonsanlegg, teknisk personell, testutstyr og et kvalitetsstyringssystem rettet mot konsistent produksjon på tvers av utstyrsutvalget.

Swaging-komponentene som brukes i Xingtai Hydraulic-maskiner er smidd av høyfast legert stål, og maskinkroppen for pressutstyret er produsert av en enkelt blokk med materiale for å støtte strukturell integritet og lang levetid. Selskapets hydrauliske systemer bruker et oljetilførselsarrangement med dobbel trykkpumpe, som er utformet for å tillate rask bevegelse oppover og nedover samtidig som de opprettholder en kontrollert presseprosess, noe som bidrar til presskvalitet og produksjonseffektivitet på sine hydrauliske produktlinjer.

Xingtai hydraulisk utstyr har blitt sendt til kunder i en rekke land, inkludert Storbritannia, Australia, Nederland, Latvia, Malaysia, Thailand, India, Russland, Botswana og Polen, blant andre. Selskapet arbeider ut fra en filosofi sentrert om konsistent kvalitet, konkurransedyktig posisjonering og langsiktig forpliktelse til kunderelasjoner, og fortsetter å betjene både eksisterende og nye kunder på tvers av sitt utvalg av ståltaubehandlings- og håndteringsutstyr, inkludert ståltau maskin supplier relasjoner bygget over år med eksporterfaring.

Ofte stilte spørsmål

Q1: Hva er hovedformålet med en ståltaurullemaskin
A1: Hovedformålet er å vikle ferdig ståltau jevnt på en snelle eller trommel, ved å bruke koordinert haspelrotasjon, traversføring og strekkkontroll for å forhindre sammenfiltring eller ujevne lag.

Q2: Hvordan er en ståltaurullemaskin forskjellig fra en vridningsmaskin
A2: En rulle- eller kveilmaskin vikler allerede dannet tau på en snelle, mens en vri- eller lukkemaskin danner selve tauet ved å tvinne ledninger og tråder sammen tidligere i produksjonslinjen.

Q3: Hvilke ståltaudiametre kan denne typen utstyr typisk håndtere
A3: Avhengig av modell og konfigurasjon, er maskiner i denne kategorien vanligvis bygget for diametre fra omtrent ti til femti millimeter, og dekker lette, middels og tunge applikasjoner.

Spørsmål 4: Hvilke materialer er kompatible med wire wire coiling maskiner
A4: Disse maskinene håndterer vanligvis karbonståltråd, galvanisert ståltråd, ulike legeringsståltråder og ståltau i rustfritt stål, siden viklemekanismen hovedsakelig reagerer på diameter og stivhet.

Q5: Hvilket vedlikehold krever en ståltauopprullingsmaskin
A5: Rutinemessig vedlikehold inkluderer generelt smøring av lager og girkasse, inspeksjon av styreruller og skinner, periodiske strekkkontrollkontroller og regelmessig gjennomgang av elektriske kontrollkomponenter.
